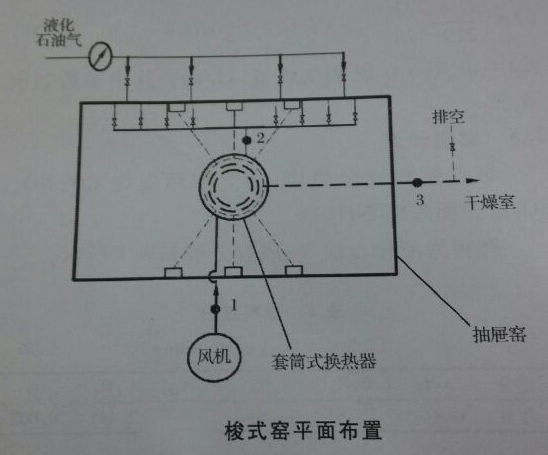

下圖顯示的則是回轉窯內的熱平衡測試對象（抽(chou)屜(ti)窯(yao)+套(tao)筒(tong)式換熱器(qi)(qi)）俯(fu)視圖，兩(liang)窯(yao)側壁(bi)各(ge)布置2×4只高速噴(pen)嘴，在回(hui)轉窯(yao)頂部(bu)設置一(yi)個煙氣即空氣套(tao)筒(tong)式金屬換熱器(qi)(qi)。
進行煅燒時，高溫煙氣從回轉窯的窯底部排煙口引出后到窯頂匯合，和變頻風機鼓送過來的助燃空氣在換熱器里進行熱交換后降溫至150°左右送入干燥室或者是直接排空。成品為高壓電瓷。
位于回轉窯冷空氣管道位置1開設Φ8毫米的測試孔，用標準畢托管測量助燃空氣流量，查看鼓風機頻率顯示。預熱空氣管道2開設Φ8毫米的測試孔，用鉑電阻溫度計量空氣預熱溫度。而回轉窯的中溫煙氣管道位置3開設兩個Φ8毫米的測試孔，用鉑電阻溫度計測量煙氣離窯溫度，用testo360煙氣成分檢測儀在線監測煙氣內的一氧化碳和氧氣濃度。用鉑電阻溫度計測量車間環境溫度。回轉窯的燃料供應管上安裝渦街流量計測試液化石油氣的具體流量，安裝壓力表對液化石油氣的壓力進行測量。窯溫借助抽屜窯配套的溫度自動檢測及顯示系統測試。
在進行回轉窯(yao)(yao)的以上檢(jian)測操作時，68-A型(xing)(xing)接(jie)觸(chu)式(shi)表面溫(wen)度(du)計用于測試生坯、成(cheng)品、窯(yao)(yao)內壁和(he)外壁、窯(yao)(yao)具和(he)窯(yao)(yao)車表面溫(wen)度(du)。用XK3190-A12E型(xing)(xing)臺秤計量(liang)生坯、成(cheng)品、窯(yao)(yao)具和(he)窯(yao)(yao)車重量(liang)。而回轉窯(yao)(yao)煅燒中的流量(liang)、溫(wen)度(du)、壓(ya)力和(he)煙(yan)氣成(cheng)分等數(shu)據檢(jian)測所(suo)需周期為(wei)30分鐘。
